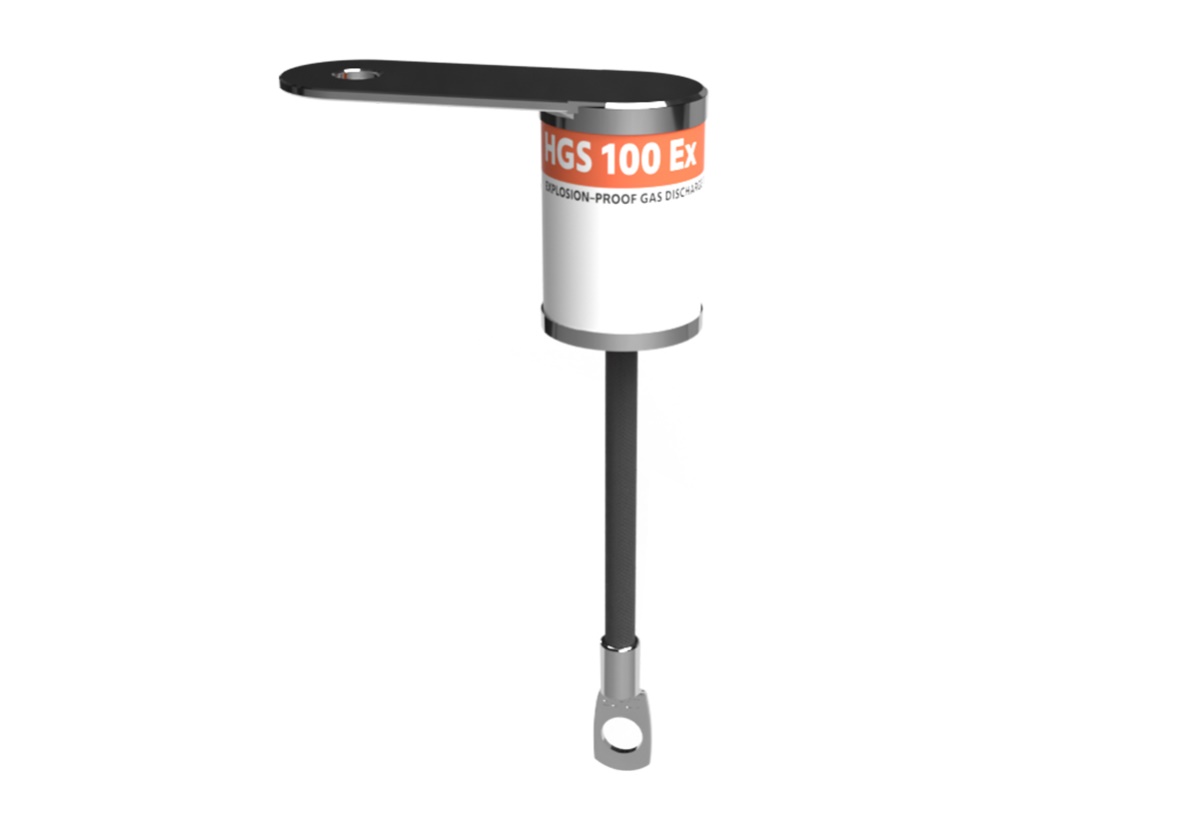

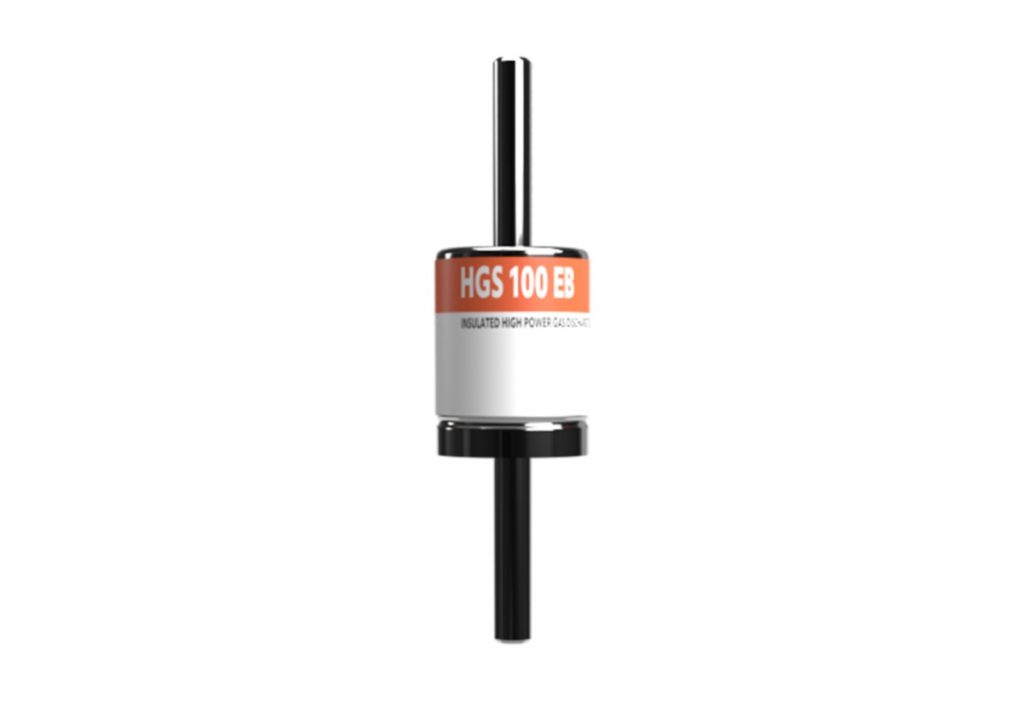

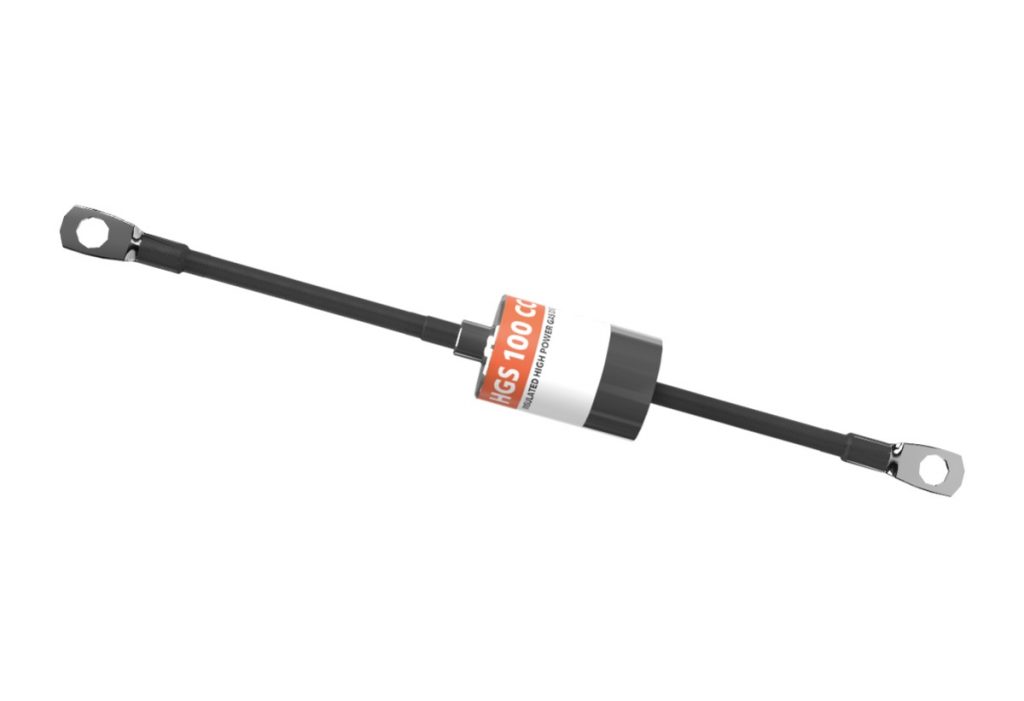

Vías de chispas de separación vs. actividad ceráunica. Se recomienda la utilización de las vías de chispas de separación  iNGEMAX HAKEL HGS 100-Ex en instalaciones  de petróleo y gas ubicadas tanto en zonas de riesgo por alto nivel ceráunico (tormentas eléctricas), con índices  Td  ≥ 25  (días de tormentas eléctricas / año), así como en zonas geográficas abiertas y elevadas con mayor probabilidad de fenómenos directos e indirectos de descargas de rayos, tales como cerros, montes, laderas, zonas montañosas en gral. (H ≥ 150 m.s.n.m).

Vías de chispas de separación vs. Resistividad del suelo. Dado que las vía de chispas de separación iNGEMAX HAKEL HGS 100-Ex presentan características y prestación de máxima disipación energética (corriente del rayo), normativa tipo “H” (heavy duty), también se recomienda su utilización en zonas de alta resistividad del suelo donde se espera una mayor exigencia por disipación energética del dispositivo descargador por unidad de corriente del rayo inyectada.

Óptima protección con mínima tensión de respuesta dinámica. La vía de chispas de separación iNGEMAX HAKEL HGS 100-Ex ofrece una mínima tensión de respuesta dinámica al impulso normalizado del rayo particularmente muy baja y comprobable, incrementando sustancialmente la seguridad por perforación dieléctrica de los componentes aislantes, por ej, en bridas dieléctricas.

Verdadero factor de mérito de una vía de chispas de separación. Resulta muy importante recordar que en una vía de chispas de separación, su tensión de respuesta dinámica al impulso normalizado del rayo representa su verdadero factor de mérito funcional de protección de dicha vía de chispas de separación, bajo condiciones reales de actuación. Es decir que la tensión de respuesta dinámica al impulso será la tensión que existirá en la vía de chispas (y por ende será la tensión real entre extremos de la brida dieléctrica a proteger) al instante ,tanto de su actuación, de su disparo o de su cebado, en presencia del rayo (fenómeno impulsivo tal como su onda de tensión de prueba y ensayo). Por ende, si esta tensíon dinámica de disparo está fuera del rango normativo, la brida  puede perforar su dieléctrico, con el potencial muy alto riesgo involucrado.

En una vía de chispas de separación, dicha tensíon dinámica de disparo debe ser especificada bajo la inyección de la onda de tensión impulsiva del rayo normalizada denominada onda 1,2/50 μs. GeMax SRL posee laboratorio  propio especializado para medir dicho parámetro de seguridad

Las vías de chispas de separación iNGEMAX HAKEL HGS 100-Ex presentan una bajísima tensión residual de respuesta al impulso normalizado del rayo, garantizada, comprobable mediante ensayos certificados de pre entrega en nuestro laboratorio especializado.

Máxima eficiencia de protección normativa. Debido a su característica de muy baja tensión dinámica residual ( o tensión de respuesta al impulso del rayo), como verdadero factor de mérito funcional del producto, las vías de chispas de separación iNGEMAX HAKEL  HGS 100-Ex, resultan óptimas para la protección de bridas de baja rigidez dieléctrica (baja tensión de aislación; Clase 2: 2,5 kV) o bien para la protección de bridas dieléctricas en uso pero con prolongados tiempos de funcionamiento sin protección (baja rigidez dieléctrica final, y, por ende, para la protección de bridas de mayor rigidez dieléctrica (alta tensión de aislación; Clase 1: 5.kV.), s/ AEA 90790 [3], superando requerimientos de la norma IRAM  2429-2014 y superando requerimientos de la norma IRAM 3973-2005/11.

Clasificación Antiexplosiva Ex, ATEX. Las vía de chispas de separación iNGEMAX HAKEL HGS 100-Ex, están fabricadas y certificadas como producto antiexplosivo Ex-ATEX, según normas europeas   EN 60079-0/ 2009 [2]; EN 60079-18/ 2009 [3],  con certificado de calificación como tipo II 2G Ex mb IIC T6 Gb, II 2D Ex mb IIIC T80 °C Db, según dichas normas. Por lo tanto, la vía de chispas de separación iNGEMAX HAKEL HGS 100-Ex cumple con la norma IRAM-IAP-IEC 79-0/96 [2] y norma IRAM- IAP-IEC 79-18/97 [3] + seguridad adicional antiexplosiva extra, la que se describe a continuación.

Calificación antiexplosiva T6.  Las vías de chispas de separación iNGEMAX HAKEL HGS 100-Ex poseen Certificado Internacional ATEX de ensayos bajo atmósferas explosivas con Gas y/ o polvo (dust), con calificación II 2G Ex mb II T6 Gb,  y calificación: II 2G Ex mb IIC T6 Gb, II 2D Ex mb IIIC T80 °C Db,  respectivamente.  La calificación T6  hace óptima su utilización  en atmósferas con gases de las menores temperaturas normativas de ignición.  Las vías de chispas de separación iNGEMAX HAKEL HGS 100-Ex poseen Certificado Internacional FTZU 04 ATEX 0255X,  bajo la ATEX Directive 94/9/EC and IECEx para su uso en toda la  Comunidad Europea e internacional.

La vía de chispas de separación iNGEMAX HAKEL HGS 100-Ex  es apta  para ser utilizado en atmósferas zonas de gas y polvo con riesgo de explosiones con clasificación tipo II 2G Ex mb IIC T6 Gb, II 2D Ex mb IIIC T80 °C Db,  y sello internacional ATEX.

Envolvente IP67. La vía de chispas de separación iNGEMAX HAKEL HGS 100-Ex,  posee calificación de envolvente IP67, es decir que califica normativamente como “Equipo hermético al polvo y protegido contra la inmersión. durante 30 minutos a profundidades 150 mm – 1000 mm.”, superando la clásica calificación IP 66.

La vía de chispas de separación iNGEMAX HAKEL HGS 100-Ex, incorpora una protección antiexplosiva Ex normalizada por medio de un encapsulado sellador epoxi como componentes normativo tipo `m´,de óptimas características “flame retardant”, retardante de llama, herméticamente sellado de alta endurancia térmica, certificado según normas europeas  EN 60079-0/ 2009 [2]; EN 60079-18/ 2009 [3],

Seguridad adicional. La vía de chispas de separación iNGEMAX HAKEL HGS 100-Ex, ofrece seguridad adicional antiexplosiva Ex, ya que el conjunto todos sus componentes está protegido adicionalmente  contra explosiones por un segundo encapsulado de tipo metálico de gran espesor (>2mm), que se suma al clásico encapsulado simple por sellador epoxi. Con ello se incrementa la protección antiexplosiva superando el requerimiento de seguridad normativo y se incrementa normativamente la endurancia a la intemperie.

Alta tecnología de protección. La línea de vías de chispas de separación iNGEMAX HAKEL  HGS 100-Ex, incorpora un tubo de descarga gaseosa (GDT) de muy alta energía de tipo H (Heavy duty), herméticamente sellado, que incorpora gases inertes (Ar, Ne, etc.), muy bajas y precisas  tensiones de actuación estáticas y dinámicas, con óptimos tiempos de extinción.

A diferencia de las tecnologías convencionales de vías de chispas de separación por explosores de aire  y vías de chispas de aire (air gap, spark gap), entonces la conducción durante el  estado activo del iNGEMAX HAKEL HGS 100-Ex se efectúa en el interior gaseoso del cuerpo herméticamente sellado del componente descargador, asegurando una menor y precisa tensión impulsiva de disparo o actuación, una menor tensión residual (tensión de respuesta al impulso), y una mayor condición de seguridad por doble encapsulado, con una mínima resistencia dinámica inicial al impulso del orden del  mΩ (10^-3 Ω).   Así, luego de su estado de conducción, las vías de chispas de separación  iNGEMAX HAKEL HGS 100-Ex retornarán a su estado pasivo de alta impedancia (> 10.GOhm@310VDC).

Máxima prestación energética por corriente de descarga. Las vías de chispas de separación iNGEMAX HAKEL HGS 100-Ex, soportan una corriente impulsiva de 100 kA (onda 10/350 µs), clasificación normativa tipo “H”, correspondiente al  97%  aprox. de la distribución estadística de corrientes de descarga directa del rayo. Asimismo el HGS 100-Ex  soporta una corriente máxima de 150 kA (onda 8/20 µs) correspondiente al 99% aprox. de la distribución estadística de corrientes de descarga lejana del rayo.

Gemax srl. Mantenimiento, Tests, ensayos verificación de vías de chispas de separación.

• Normas de aplicación. IEC 62305; AEA 92305, NFPA 780, IRAM 2184; AEA 90790; IRAM 2429; IRAM 3971.
• Laboratorio propio especializado en  vías de chispas, DPS, SPD, TVSS, filtros activos.
• Medición de VÍAS DE CHISPAS, en campo y laboratorio. Certificación bajo normas nacionales e internacionales.
• Corrimiento de las Tensiones de disparo. (knee voltaje) en vías de chispas,
• Verificación de las tensiones de disparo en vías de chispas,
• Corrientes de Fuga en vías de chispas, Medición y Análisis.
• Medición normalizada de eficiencia por alinealidad en vías de chispas.
• Medición de impedancia interna real en vias de chispas a tensión de red
• Medición de descargadores gaseosos (GDT´s) en vias de chispas.
• Verificación, Medición de vias de chispas de Tecnología Híbrida, tipos GDT + Explosor air gap. Comportamiento real.
• Estudio normalizado de degradación y Stress por estudio periódico de las tensiones de disparo en vías de chispas.

Gemax srl. Mantenimiento, Tests, ensayos verificación de DPS, SPD, TVSS, filtros activos de ruido.

• Verificación de las tensiones de disparo en
• Corrimiento de las Tensiones de disparo. (knee voltaje) en DPS, SPD, TVSS, filtros activos.
• Corrientes de Fuga en  DPS, SPD, TVSS . filtros activos, Medición y Análisis
• Medición de Varistores (MOV´s) en DPS, SPD, TVSS, filtros activos
• Medición normalizada de eficiencia por alinealidad en DPS, SPD, TVSS, filtros activos.
• Medición de impedancia interna en Diodos de Avalancha de Silicio (SAD´s) en DPS, SPD, TVSS  a tensión de red.
• Medición de descargadores gaseosos (GDT´s) en DPS, SPD, TVSS y vias de chispas
• Medición de Protectores TVSS/ SPD/ DPS y vias de chispas de Tecnología Híbrida, tipos serie y  paralelo.
• Estudio normalizado de degradación y Stress por estudio periódico de las tensiones de disparo en DPS, SPD, TVSS.
• Medición de la Puesta a Tierra del Protector en Baja  frecuencia y en Ata frecuencia para DPS, SPD, TVSS.
• Diseño  e instalación normalizada de filtros EMI/ RFI.
• Medición del comportamiento real estático de vias de chispas. Normalización, Mantenimiento.
• Ensayo, medición y certificación de coordinación normalizada de niveles de protección en barreras de dispositivos de   protección c/ Rayos (Descargadores del rayo) y/ o Sobretensiones Transitorias en DPS, SPD, TVSS, filtros activos y vias de chispas, bajo onda de tensión impulsiva normalizada de descarga del rayo.
• Medición del comportamiento real estático de Protectores TVSS/ SPD/ DPS, filtros activos tipos  serie y  paralelo.
• Medición normalizada del comportamiento real dinámico de Protectores TVSS/ SPD/ DPS, filtros activos y vias de chispas de Tecnología Híbrida, tipos serie y  paralelo mediante forma de onda de corriente impulsiva normalizada de descarga del rayo. Encuadre normativo.
• Coordinación normalizada y certificada de barreras de Protectores TVSS/ SPD/ DPS, filtros activos bajo niveles de protección y tensiones residuales reales.
• Informe protocolar parametrizado para la determinación de degradación de vías de chispas entre intervalos de medición.
• Informe normalizado parametrizado para la determinación de degradación del DPS, SPD, TVSS entre intervalos de medición.
• Medición de DPS, SPD, TVSS, filtros activos, en campo y laboratorio. Certificación bajo normas nacionales e internacionales.
